本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油电站空调机组高低压配电源箱的做用： 1、科学的安排能耗。 2、方便简洁对用电线路的启闭方法。 3、有较高的稳定隔离会员等级，能最直观的体现电路设计的导通环境。

项目名称：656KW柴油车发直流电超临界锅炉超临界锅炉单机配电箱主要元件明细清单
配电盘箱主耍电子器件菜单
顺序号	种类	参数型号规格	工作单位	总量	商家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	来发交流接触器组操作器	HGM6110	只	1	众智
3	风能发同步电机钻速操作器	C2002	只	1	孚创
4	直流电压24v电源控制器	DC24V	只	1	众智
5	小行后面继家用电器	HH54P    DC24V	只	2	正泰
6	全自动间继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

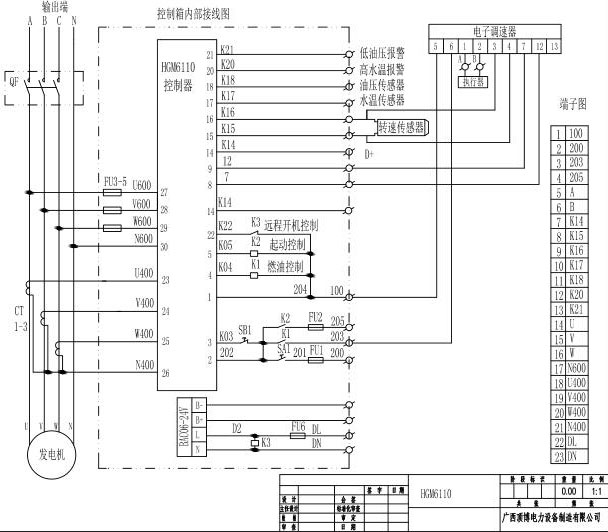

656KW广西顶博发电机组制造单机配电箱元件线路图
